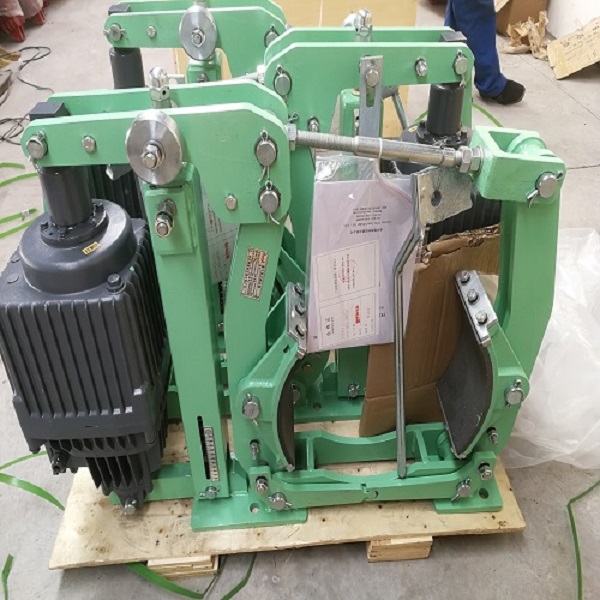

YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果0。

正常工作條件
環境溫度周圍工作環境中不得有易燃、易爆、及腐蝕氣體，空氣相對濕度不大于90%；
一般用于三相交流電源50Hz、380V（請注意推動器銘牌）
電機安裝地點海拔高度符合GB755-87。

主要技術參數

型號		制動力矩N.M	退矩	b	C	D	d	F	G1	G2	H	h1	i	K	M
推動器	匹配推動器
YWZ-200/23	Ed23/5		0.7	80	160	200	14	90	165	255	490	160	55	145	140
YWZ9-200/30	Ed30/5
YWZ9-250/23	Ed23/5		1.0	100	160	250	18	100	200	290	550	190	65	180	170
YWZ9-250/30	Ed30/5
YWZ9-250/50	Ed50/6				195
YWZ9-300/30	Ed30/5		1.25	125	160	300	18	115	245	315	580	225	80	220	215
YWZ9-300/50	Ed50/6				165
YWZ9-300/80	Ed80/6
YWZ9-315/30	Ed30/5		1.25	125	160	315	18	115	245	315	580	225	80	220	215
YWZ9-315/50	Ed50/6				195
YWZ9-315/80	Ed50/6
YWZ9-400/50	Ed50/6		1.25	160	195	400	22	140	300	400	710	280	100	270	275
YWZ9-400/80	Ed80/6
YWZ9-400/121	Ed121/6				240						770
YWZ9-500/80	Ed80/6		1.6	200	195	500	22	180	365	505	840	335	130	325	340

YWZ9-500/121	Ed121/6			240
YWZ9-500/201	Ed201/6
YWZ9-600/121	Ed121/6	1.6	250	240	600	27	220	450	580	1025	425	170	400	425
YWZ9-600/201	Ed201/6
YWZ9-600/301	Ed301/6
YWZ9-630/121	Ed121/6	1.6	250	240	630	27	220	450	580	1025	425	170	400	425
YWZ9-630/201	Ed201/6
YWZ9-630/301	Ed301/6
YWZ9-700/201	Ed201/6	1.6	280	240	700	27	240	500	630	1120	475	190	450	476
YWZ9-700/301	Ed301/6
YWZ9-710/201	Ed201/6	1.6	280	240	700	27	240	500	630	1120	475	190	450	476

制動器型號	H1		H2	制動力距	備注	制動輪直徑	**小厚度	中部厚度
	安裝尺寸	**小尺寸
YWZ-100/18	346	321	18	40	負 載持續 率40%	100	2	2.5
YWZ-150/25	400	360	20	100
YWZ-200/25	380	365	22	200		150	2.5	3
YWZ-300/25	400	385	150	320
YWZ-300/45	490	465	60	630		200-300	3	4
YWZ-400/45	490	465	205	1000
YWZ-400/90	610	560	85	1600		400-500	4	5
YWZ-500/90	610	560	225	2500
YWZ-600/90	593	565	412	3200		800	4	5
YWZ-600/180	843	775	162	5000
YWZ-700/180	840	768	310	8000		700	4	5
YWZ-800/180	829	771	526	10000
YWZ-800/320	887	815	382	12500		800	6	6

□制動器的安裝及調整

●制動器安裝方式：

○縱裝：松開螺母4、5使主彈簧處于自由狀態，松開6、8螺母，轉動螺桿7撐開制動臂，再將制動器套裝在制動輪節器9— 彈簧座Spring base 上。10—彈簧架刻度機 Spring notches

○橫裝：當制動輪已裝在電機與其它機件之間時，松開螺母4、5、6、7、8，轉動螺桿取下螺桿3和7，將制動臂放倒。從側南裝到制動輪上。

●制動器的調整

○推動器工作行程的調整

在保證閘瓦**小退距的情況下，推動器的工作行程愈小愈理想，因此需要調節其安裝高度H1，其調整方法：松開螺母6和8（見圖），轉動螺桿7，使H1安裝尺寸符合表1的要求。調好后擰緊螺母6、8。

○制動力矩的調整

松開螺母4，夾住螺桿的尾部方頭，轉動螺母5，使方形彈簧座位于彈簧架刻線以內，調整發后將螺母4和5擰緊退即可。

○制動瓦的退距調整

當制動瓦打開時，調整螺栓1，使兩邊退距基本保持一致。

○固定制動瓦的螺母（見圖），應松緊適當，使制動瓦與制動輪可以隨位。

□使用和維修

要定期檢查制動器的工作狀況。

檢查時應著重以下各項：

○制動器的構件無能運動是否正常，調整螺母是否緊固。

○推動器的構件是否正常，液壓油是否足量。有無漏油和滲油現象。引入電線的絕緣是否良好。

○尺寸H1不得小于表1所列之**小尺寸，如超出要求須立即調整，否則失去制動作用。

○制動瓦是否正常的靠在制動輪上，磨擦表面的狀態是否完好，有無油膩臟物。當制動襯墊的厚度達到表2中的數值時，則應更換制動襯墊。

○制動輪的溫度不應超過200℃。

○杠桿和彈簧發現裂紋應更換。

各種電磁，液壓，氣動，失效保護制動器
各種臂盤式制動器，各種電磁，液壓，氣動鉗盤式制動器
各種電磁，液壓，氣動，鼓式制動器，
各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計制造各種非標產品，產品廣泛用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。

本廠主要產品有：

YT1,ED,YTD.系列電力液壓推動器

JZ，MW,TJ2,ZWZA,ZWZ3系列電磁制動器

YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列電力液壓制動器

QP，CQP系列氣動鉗盤式制動器。

DCPZ系列電磁鉗盤式制動器

YPZ系列臂盤式制動器

**D系列安全制動器

SH，ST系列液壓失效保護制動器

DADH系列液壓直動制動器

SE系列電磁失效保護制動器

YFX,YDGZ,YLBZ,系列防風制動

SP系列氣動失效保護制動器，

DP系列電機盤式制動器

另定做各種制動輪，制動盤，根據用戶需要定做各種非標制動器，

E4-A1940氣動盤式制	E3-A1949氣動盤式制
D3-A1995氣動盤式制	D2-A2510氣動盤式制
D2-A2502氣動盤式制	D3-A2494氣動盤式制
D2-A286氣動盤式制	D2-A2478氣動盤式制
D1-A2470氣動盤式制	D1-A2470氣動盤式制
D1-A2462氣動盤式制	D1-A2454氣動盤式制

YWZ9-300/E50電力液壓鼓式制動器
