一、 產品概述
1、用途

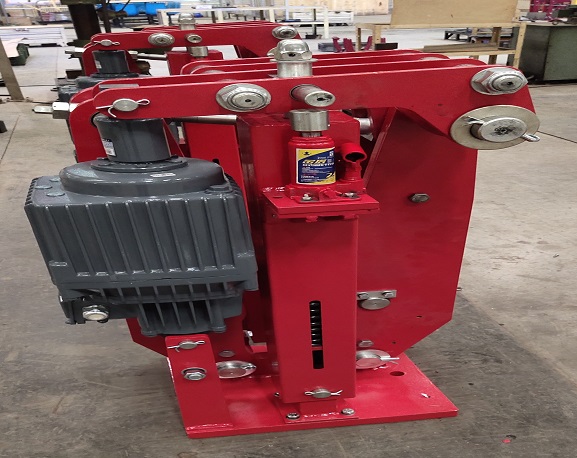

YPZ2系列電力液壓臂盤式制動器（以下簡稱制動器）廣泛適用于現代化的大型專用裝卸機械、起重運輸機械、港口碼頭、冶金等行業的減速、制動及安全保護。該系列制動器安裝尺寸符合德國DIN5435標準。
2、特點
該系列制動器具有
● 主要擺動絞點均設有自潤滑軸承，傳動效率高、壽命長、在使用過程中無需潤滑；
● 無石棉制動襯墊為插入式，更換方便快捷；
● 制動襯墊磨損自動補償裝置（單向軸承采用進口），可使瓦塊退距和制動器力矩在使用過程中保持恒定；
等特點。其結構件經過優化設計，安全可靠，根據用戶需要可加裝各種附加裝置（訂貨需注明）：
（1）、手動釋放裝置
（2）、各種限位開關：（松閘限位開關、閉閘限位開關、摩擦片損極限限位開關、手動釋放限位開關）通過PLC控制，實現故障報警（聯鎖），保證在使用中的整機安全。
（3）、根據用戶需要可提供防腐型產品，可適應沿海地帶鹽霧環境及冶金行業的酸霧環境。
3、適用條件
適用條件一般為：
（1）、環境溫度-40℃-+45℃.
（2）、周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90%。
（3）、電源電壓通常為三相380V、50HZ交流（根據用戶需要也可生產適用于60HZ或其它電源電壓，訂貨時請事先注明）。
（4）、使用地點的海拔高度應符合GB755-2000及德國VDE0530標準。低于-20℃時，推動器工作液改用YH-10航空液壓油或要求帶加熱器，詳情參考Ed推動器使用說明書。
4、型號意義
YPZ2- □□/□□□-□
制動器附加功能代號
推動器附加功能代號
推動器推力代號(10N)
推動器代號(E)
制動器**高（Ⅰ、Ⅱ、Ⅲ）
制動盤直徑
設計序號
制動器型號制動器附加功能代號表：
|
功能代號
|
表示意義
|
|
M
|
摩擦片磨損自動補償裝置
|
|
K1
|
松閘（上升）限位行程開關
|
|
K2
|
閉閘（下降）限位行程開關
|
|
K3
|
摩擦片磨損極限限位開關
|
|
S1
|
左式手動
|
|
S2
|
右式手動
|
|
S3
|
上置式手動
|
推動器附加功能代號表：
|
功能代號
|
表示意義
|
|
C
|
制動彈簧
|
|
d
|
緩沖彈簧
|
|
H
|
上升延時閥
|
|
S
|
下降延時閥
|
|
R
|
加熱器
|
|
W
|
復位彈簧
|
|
推動器型號
|
 行程 推力代號 |
推力（N）
|
|
Ed23/5
|
50 23
|
220
|
|
Ed30/5
|
50 30
|
300
|
|
Ed50/6
|
60 50
|
500
|
|
Ed80/6
|
60 80
|
800
|
|
Ed121/6
|
60 121
|
1250
|
|
Ed201/6
|
60 201
|
2000
|
|
Ed301/6
|
60 301
|
3000
|
二、產品結構及工作原理
1 制動器結構（如圖1）
圖1
2、制動器工作原理
當主機工作時，制動器驅動裝置--推動器通電，活塞在壓力油的作用下迅速產生足夠的推力推起推桿，迫使制動彈簧進一步壓縮，通過橫拉桿將制動臂向兩側張開，使制動瓦制動覆面脫離制動盤，消除制動覆面的壓力，制動盤轉動。
當機構斷電，停止工作時，推動器也同時斷電（或延時斷電），推力消除，杠桿在制動彈簧力的作用下通過橫拉桿、制動臂將力傳遞到制動瓦上，使制動覆面產生規定的壓力，起到設定的制動效果。
