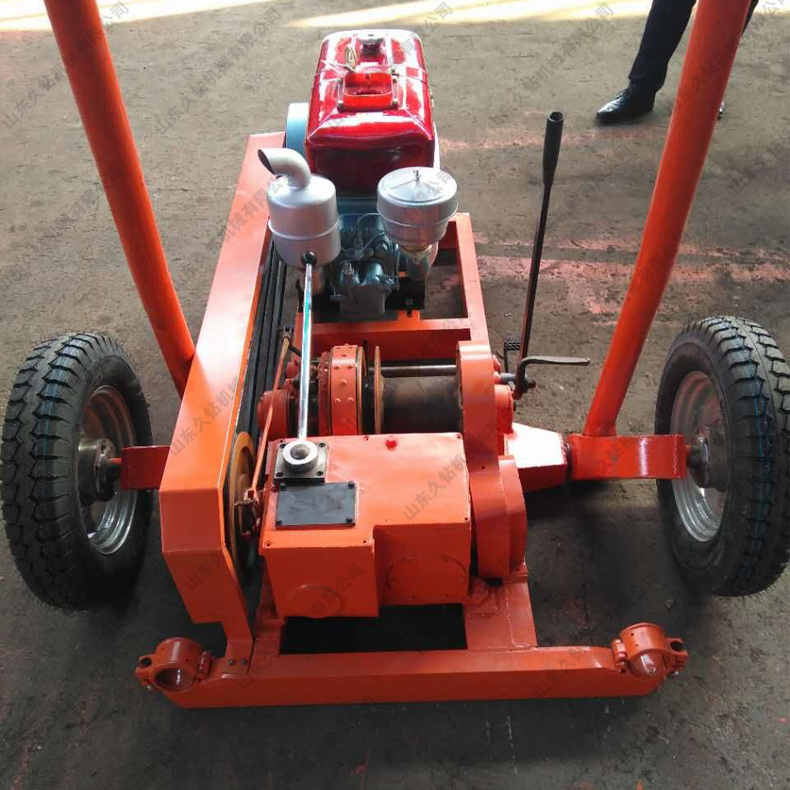

一、SH30-2A工程勘察鉆機簡介
SH30-2A工程勘察鉆機是我公司研發團隊在SH30型鉆機基礎上進行了修改設計而成的。該鉆機可用于耕土、粘性土、砂卵石、各種雜填土等第四世紀覆蓋層，主要應用于砂金礦勘探、工業建筑和民用建筑以及公路、鐵路、橋梁等工程地質勘察、沙土取樣等工作。
二、SH30-2A工程勘察鉆機特點
SH30-2A型鉆機操作簡單機械化程度高，在正常情況下只需定員三人。SH30-2A型鉆機重量輕、結構緊湊、解體性能好、搬運方便，在山區可拆搬，配備有一對膠輪，在城市和其它道路平坦地區可用汽車拖帶來轉場。
三、SH30-2A工程勘察鉆機鉆探工具
SH30-2A型工程勘察鉆機具有沖擊、回轉兩種鉆進方式，因此將該鉆機的鉆探工具分為沖擊工具和回轉工具兩種，為滿足客戶個性化需求，請在訂貨時按需配備，標準配置內不包含回轉鉆進功能。
1、沖擊工具
用于沖擊鉆進時的工具有提引接頭、加重桿、沖擊桿、導向管、活絡接頭、提沙筒、合頁鉆頭。在采取土樣時，所使用鉆具同上，只是把提沙筒和合頁鉆頭換成取土器即可。
用于撈取砂卵石等的工具有；提引接頭、加重桿、活接頭、提砂筒、合頁鉆頭。在砂層和卵石層鉆進時必須下套管，以保護孔壁防止塌孔。一般用成套自由鉗和鏈條鉗人力往復推轉隨沖擊進尺而往下伸進。
2、回轉工具（標準配置不包含，若有需求請另外說明）
撥杠、轉盤、撥棍、鉆桿夾持器、吊卡、螺旋鉆頭、萬向軸等。
四、SH30-2A工程勘察鉆機技術參數
|
SH30-2A工程勘察鉆機技術參數 |
|
|
鉆孔深度 |
30m |
|
鉆孔直徑 |
110-142mm |
|
鉆桿直徑 |
42mm |
|
動力 |
電動機：Y132S2-2；7.5KW；3000r/min |
|
卷揚機提升速度 |
0.24;0.57:1.48m/s |
|
單繩最大提升力 |
15KN |
|
鉆**徑 |
150mm |
|
鉆盤速度 |
18；44；110r/min |
|
外形尺寸 |
1780*1010*900mm |
|
鉆機重量 |
500KG |
