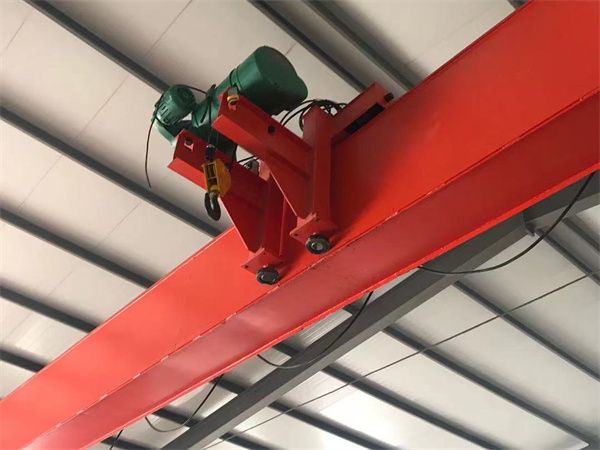

淮安單梁橋式起重機
橋式起重機不帶支腿，而是沿著由固定橋墩支承的軌道上運轉。習氣上把它叫做“天車”或“行車”。
橋式重起機的品種很多，按其主梁的數量，可分為單梁和雙梁兩大類。
橋式通用起重機是**常見的一類起重機。它的用處普遍適用于普通性的吊運工作。
橋式起重機的組成
1.金屬構造局部：
主要用于裝置機械電氣設備、接受吊重、自重、風力和大小車制動中止時產生的慣性力等。關于橋式起重機有程度主梁和大車走行端梁；關于門式起重機有程度主梁、大車走行橫梁和支腿。
2.機械（工作機構）局部：
起升機構。它是起重機**根本**主要的機構，擔負貨物上升和降落的工作。
小車走行機構。使起升的貨物，在程度主梁方向往復挪動。
大車走行機構。使吊起的貨物在大車軌道方向往復挪動。大車和小車同時配合動作，可保證吊起的貨物在長方形的作業區內恣意挪動，將貨物放到作業區內的任何一個位置上，以滿足作業請求。
3.電氣設備：
包括大車和小車集電器、維護盤、控制器、電阻器、電動機、照明設備、電氣線路及各種平安維護安裝等。
橋式起重機的技術參數
起重機的技術參數是闡明起重機工作性能的指標，是起重機正確選用的技術根據。門、橋式起重機的根本參數有起重量、工作類型、起升高度、跨度、工作速度和輪壓等。
1.起重量G
起重量是起重機平安工作所允許起吊的**質量，稱為額定起重量，單位為kg或t表示，是權衡起重機工作才能的一個重要參數。起重量不包括吊鉤、動滑輪組及鋼絲繩等根本吊具的重量，但抓斗、起重電磁鐵等吊具的重量包括在內。
起重量較大的起重機普通都有兩個起升機構，起重才能大的叫主起升機構，俗稱主鉤。起重量較小的是副起升機構，俗稱副鉤。副鉤的起升速度大于主鉤，這樣能夠進步裝卸輕貨的工作效率。主副鉤的起重量用分?jǐn)?shù)方式表示，例如20／5，分子表示主鉤起重量為20噸，分母表示副鉤起重量為5噸。
2.工作類型
工作類型也稱工作制度，是標明起重機工作繁重水平的參數，它關系到起重機金屬構造、機構的零部件、電動機和電氣設備的選型，主要表現在忙碌水平和載荷變化水平兩個方面。
工作忙碌水平。對起重機整體來說，**是指一年時間內，起重機實踐運轉時數與總時數之比。對機構來說，則是指某一機構在一年時間內運轉時數與總時數之比。在起重機的一個工作循環中，機構運轉時間所占的百分比，稱為該機構的負載持續率，用漢語拼音的兩個字母JC％表示。
載荷變化水平。按額定起重量設計的門、橋式起重機實踐作業中，起重機所起吊的載荷常常小于額定起重量，這種載荷的變化水平用起重量應用系數K＝Q均／Q額表示。Q均——起重機在全年實踐起重量的均勻值，Q額——起重機的額定起重量。
依據門、橋式起重機的工作忙碌水平和載荷變化水平，把起重機的工作類型劃分為：輕級、中級、重級和特重級四種**。
表1是起重機工作類型主要指標的均勻值。在選用起重機以及檢修起重機時，都要留意各機構的工作類型。機構的工作類型不同。所需求的零部件也有所不同。好像是15噸門式起重機的起升機構，中級的工作類型用22（25％）千瓦，而重級工作類型則要用48（40％）千瓦的電動機，其他零部件也有相似的問題。
